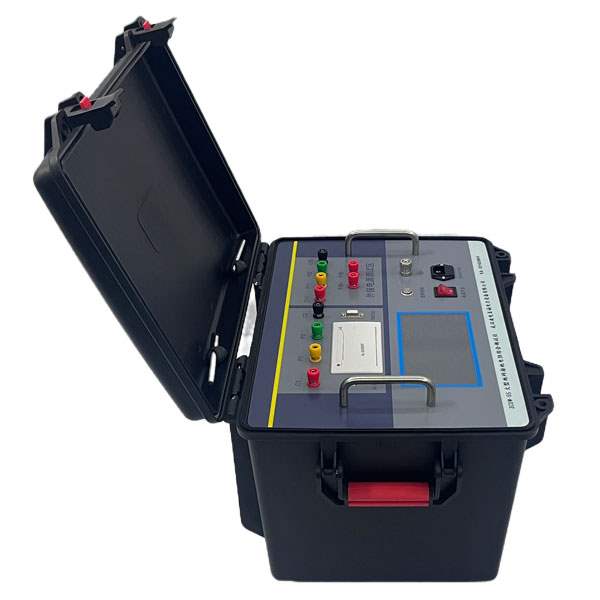

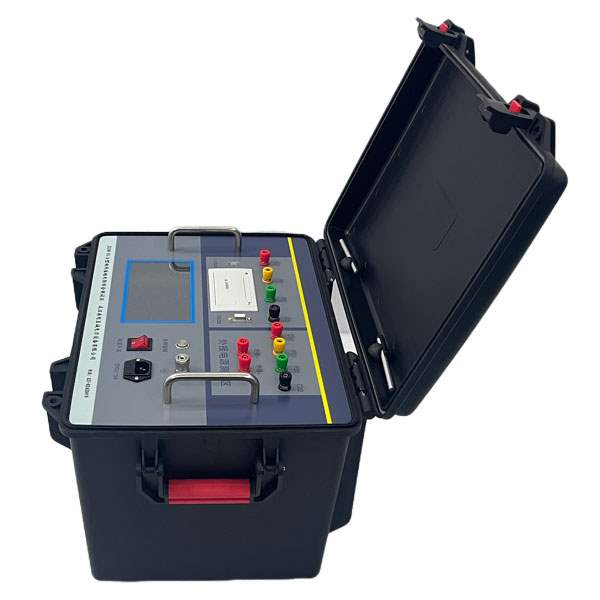

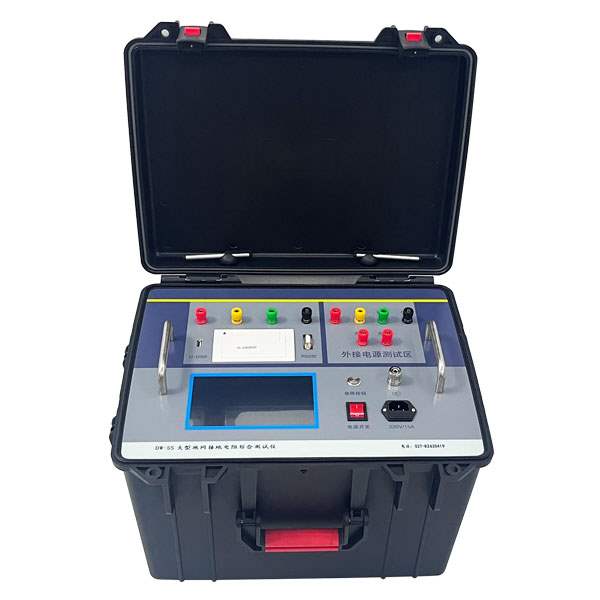

目前在電力系統中，大型地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小于30安培。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。FLDDW-5S大型地網接地電阻綜合測試儀，可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。本儀器適用于測試各類接地裝置的工頻接地阻抗等工頻特性參數以及土壤電阻率。

　　1、測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz 和55Hz 兩種頻率進行測量。

　　2、抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。

　　3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大型地網。

　　4、功能強大?？蓽y量電流樁，電壓樁的接地電阻，地網的接地電阻，導通電阻,土壤電阻率。

　　5、配專用選頻表測量跨步電壓和接觸電壓，還可測量地表電位梯度，抗干擾能力更強，精度更高。

　　6、操作簡單。全中文菜單式操作，直接顯示出測量結果。

　　7、布線勞動量小，無需大電流線。

　　8、具有數據存儲功能，可存儲300組測試數據。

　　9、儀器具有接地保護，限流和限壓保護，聲光報警等功能，以確保試驗人員和設備的安全。
